СТУПІНЬ ЗАХИСТУ IP

Ступінь захисту IP розшифровується як “Ingress Protection”, що в перекладі означає захист від проникнення у виріб. Для позначення міри захисту поряд з літерами ІР використовують двохзначне число, в якому кожна з цифр дає інформацію про рівень захисту від твердих предметів (пилу, піску, бруду) і рідин. Більш високий показник означає більший захист від твердих речовин і рідин.

Перша цифра має значення від 0 до 6 і відноситься до рівня захисту від твердих речовини.
Друга цифра (від 0 до 8) вказує на рівень захисту від вологи та рідини.

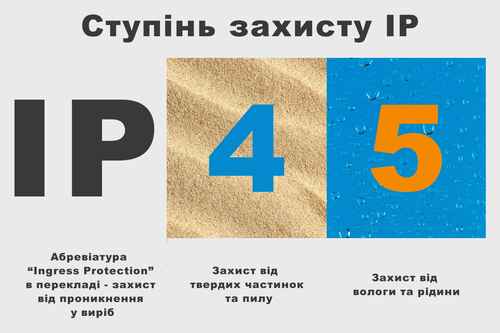

Ступінь захисту IP - фото

Захист від твердих тіл

  • 0- Без захисту
  • 1- Захист від інородних предметів з діаметром більше 50 мм
  • 2- Захист від предметів, розміром більше 12мм
  • 3- Захист від предметів, розміром більше 2.5 мм
  • 4- Захист від гранульованих предметів більше 1 мм
  • 5- Захист від осідаючого пилу
  • 6- Захист від проникнення пилу

Захист від вологи та рідини

  • 0- Без захисту від вологи
  • 1- Захист від крапель води, що падають вертикально
  • 2- Захист від крапель, що падають під кутом 150
  • 3- Захист від крапель, падаючих під кутом 600
  • 4- Захист від води з усіх напрямків
  • 5- Захист від струменів води, що ллється з усіх напрямків під тиском
  • 6- Захист від короткочасного затоплення
  • 7- Захист від тимчасового конденсату
  • 8- Повна герметичність - захист від занурення у воду

Якщо з якихось причин для одного з показників значення відсутнє (немає вимог щодо захисту або тестування не проводилося), замість відповідної цифри буде використовуватися літера «X», наприклад, IP 2X - пристрій не має властивостей, що визначають вологозахищеність, IP Х2 - пристрій не перевірявся на захист від проникнення твердих тіл.

В деяких випадках після чисел наводяться літери A, B, C, D, що визначають безпеку людей від дотику до обладнання:

  • Літера А - вказує на безпеку для людини, яка торкається приладу тильною стороною долоні
  • Літера B - означає захист, коли людина дотикається приладу пальцем
  • Літера С - це захист від дотику інструментами діаметром понад 2,5 мм
  • Літера D - вказує на безпеку при дотику до пристрою та його частин дротом або інструментом діаметром до 1 мм

Крім того, використовуються літери H, M, S, W для допоміжного маркування таких особливостей обладнання як:

  • Н - приналежність до високовольтної апаратури
  • М - тестування ступеню захисту від вологи при працюючому пристрої
  • S - тестування ступеню захисту від вологи при непрацюючому пристрої
  • W - наявність захисту від різних погодних умов

Різниця між IP65, IP67 та IP68

IP65 = Водостійкість - прилад захищений від водяних струменів під будь-яким кутом, але НЕ Є водонепроникними.
IP67 = Водостійкість підвищена - допускається тимчасове занурення - до 10 хвилин.
IP68 = Водонепроникність - можливе постійне занурення на глибину до 3 метрів.
